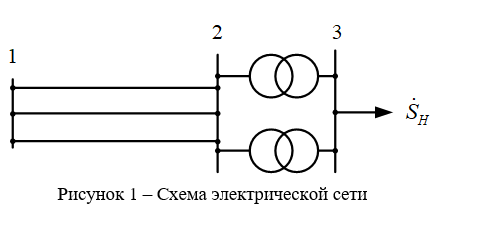

Для электрической сети, показанной на рисунке 1, необходимо построить схему замещения и выполнить расчет параметров элементов сети.

1. Найти комплексные фазные и линейные токи при соединении фаз приемников с сопротивлениями ▁Z_ab, ▁Z_bc, ▁Z_ca в треугольник (рис. 3.1).
2. Построить векторную диаграмму.

Известны номинальные данные генератора независимого возбуждения: номинальная мощность РN, номинальное напряжение UN, номинальный ток IN, а также сопротивление обмоток якоря в нагретом состоянии rя.

Составить схему однополупериодного выпрямителя. Мощность потребителя Р0 = Рd =150 Вт, при напряжении U0= Ud= 50 В. Пояснить порядок составления схемы для диодов с приведенными параметрами. В качестве диодов используем диоды Д215Б со следующими
