Условие задачи

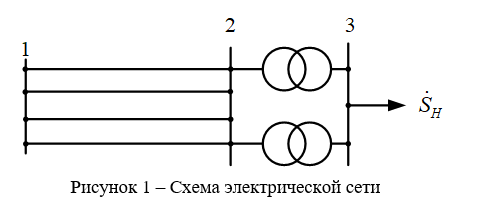

Для электрической сети, показанной на рисунке 1, необходимо построить схему замещения и выполнить расчет параметров элементов сети.
Исходные данные:
провод марки 4 АС-240, L = 150 км,
трансформаторы 2 ТРДЦН-160000/220,
Uб = 225 кВ, P (МВт)/cosφ = 150/0.9.
Ответ
Определим параметры схемы замещения четырехцепной ЛЭП.

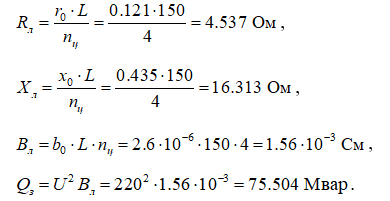

Воспользуемся справочными данными для провода АС-240 напряжением 220 кВ:
Рассчитаем параметры схемы замещения двух трансформаторов ТРДЦН-160000/220. Справочные данные для расчетов приведены...
