Для электрической сети, принципиальная схема которой показана на рисунке 1.1, на основании исходных данных по узлам и ветвям, приведенных в таблицах 1.1 и 1.2: 1. Составить схему замещения сети и определить ее параметры.

21 февраля 2025
Электроника, электротехника, радиотехника

Условие:

Для электрической сети, принципиальная схема которой показана на рисунке 1.1, на основании исходных данных по узлам и ветвям, приведенных в таблицах 1.1 и 1.2:

1. Составить схему замещения сети и определить ее параметры.

2. Выполнить расчеты потокораспределения и напряжений в узлах сети в нормальном режиме работы сети (в режиме наибольших нагрузок).

3. Выполнить расчеты потокораспределения и напряжений в узлах сети в послеаварийном режиме работы сети (отключение наиболее загруженной линии в кольцевой сети 220 кВ).

4. Оценить достаточность регулировочных диапазонов устройств РПН трансформаторов на всех подстанциях.

5. Рассчитать потери мощности и годовые потери электроэнергии в сети.

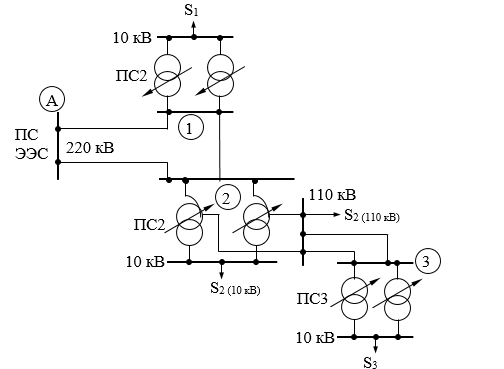

Рисунок 1.1 − Принципиальная схема сети

Таблица 1.1 − Исходные данные по ветвям схемы

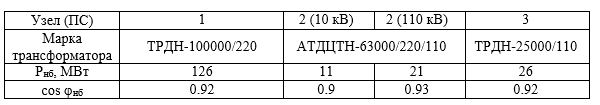

Таблица 1.2 − Исходные данные по узлам схемы

Решение:

2 Схема замещения сети и определение ее параметров

2.1 Линии электропередачи

Для линий электропередачи номинальным напряжением не более
220 кВ используется П-образная схема замещения (см. рисунок 2.1), поперечные ветви которой представлены неизменными значениями половины зарядной мощности (Q_c/2). Потерями активной мощности на корону можно пренебречь.
