Для электрической схемы, изображенной на рис. 1, по указанным в таблице параметрам выполните следующее задание: 1. Изобраз...

Для электрической схемы, изображенной на рис. 1, по указанным в таблице параметрам выполните следующее задание: 1. Изобразите схему для своего варианта в удобном для расчета виде.

«Для электрической схемы, изображенной на рис. 1, по указанным в таблице параметрам выполните следующее задание: 1. Изобразите схему для своего варианта в удобном для расчета виде.»

15 октября 2024
Электроника, электротехника, радиотехника

Условие:

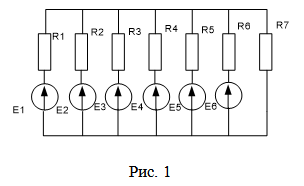

Для электрической схемы, изображенной на рис. 1, по указанным параметрам выполните следующее задание:

1. Изобразите схему для своего варианта в удобном для расчета виде.

2. Составьте на основании закона Кирхгофа систему необходимых уравнений для расчетов токов во всех ветвях схемы и определите их.

3. Определите токи в ветвях, пользуясь любым другим методом расчета.

4. Постройте потенциальную диаграмму для любого контура.

5. Определите мощности источников, приемников электрической энергии и мощности потерь внутри источников.

6. Составьте баланс мощностей.

В общем виде в логической последовательности покажите, как изменится потеря мощности внутри источника при изменении указанного сопротивления.

Исходные данные:

Решение:

Изобразим схему цепи

1. Решение выполним методом уравнений Кирхгофа.

В полученной цепи два узла, три ветви. Следовательно, для определения трех неизвестных токов необходимо составить три уравнения. По первому закону Кирхгофа составляется на одно уравнение меньше, чем узлов в схеме, т.е. по первому закону нужно составить одно уравнение. Два остальных уравнения составляем для двух контуров по второму ...
