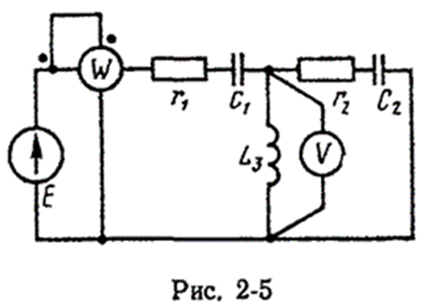

Для электрической схемы, изображенной на рис. 2-1 по 2-10, по заданным параметрам и э. д. с. источника, определить токи во всех ветвях цепи и напряжения на отдельных участках. Составить баланс активной и реактивной мощностей.

Для электрической схемы, изображенной на рис. 2-1 по 2-10, по заданным в табл. 2 параметрам и э. д. с. источника, определить токи во всех ветвях цепи и напряжения на отдельных участках.

Составить баланс активной и реактивной мощностей.

Построить в масштабе на комплексной плоскости векторную диаграмму токов и потенциальную диаграмму напряжений по внешнему контуру.

Определить показание вольтметра и активную мощность, показываемую ваттметром.

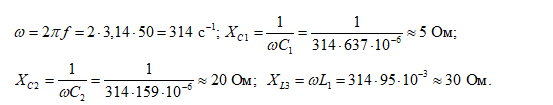

Исходные данные:

Е,В=200

f, rц=50

С₁,мкф=637

С₂,мкф=159

L₃, мГн=95

r₁, 0м=15

r2, 0м =10
