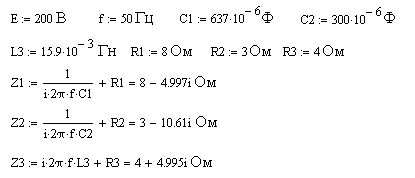

Для электрической схемы, изображенной на рис. 2-1, по заданным в табл. 2 параметрам и э.д.с. источника, определить токи во всех ветвях цепи и напряжения на отдельных участках.

Для электрической схемы, изображенной на рис. 2-1, по заданным в табл. 2 параметрам и э.д.с. источника, определить токи во всех ветвях цепи и напряжения на отдельных участках. Составить баланс активной и реактивной мощностей. Построить в масштабе на комплексной плоскости векторную диаграмму токов и потенциальную диаграмму напряжений по внешнему контуру. Определить показание вольтметра и активную мощность, показываемую ваттметром.
