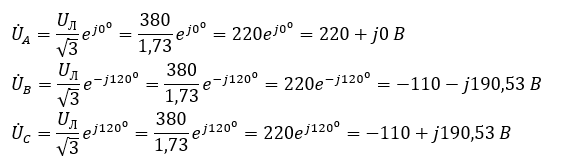

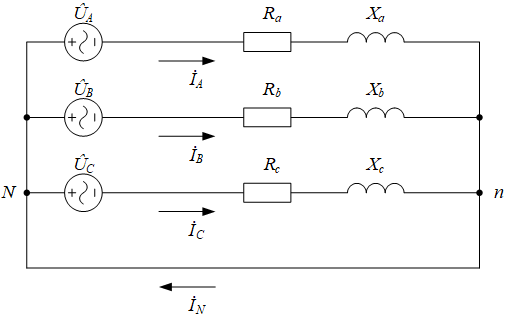

Для электрической схемы, изображенной на рис. 3-1, определить фазные и линейные токи в нейтральном проводе, активную мощность всей цепи и каждой фазы отдельно.

Для электрической цепи, составленной из резистивных элементов и источников ЭДС постоянного напряжения, дана схема, изображенная на рисунках 3.1 - 3.12 в приложении В, по заданным в таблице 3.1 параметрам методом законов Кирхгофа

1. Определить токи в ветвях с помощью уравнений, составленных по законам Кирхгофа. 2. Определить токи во всех ветвях методом контурных токов. 3. Результаты расчета токов, проведенного двумя методами, свести в таблицу и сравнить их между собой.

Сопротивление нагрузки, приложенной к четырехполюснику, – напряжение на нагрузке, данные из опытов холостого хода и короткого замыкания при прямом включении и при обратном включении даны в таблице.
