Для электрической схемы, изображенной на рисунке 2.3, по заданным параметрам и э.д.с. источника определить токи во всех ветвях цепи и напряжения на отдельных участках

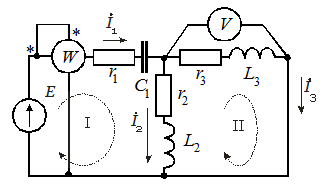

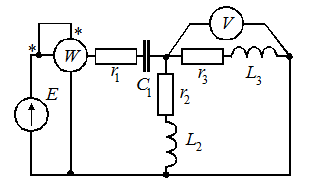

Для электрической схемы, изображенной на рисунке 2.3, по заданным параметрам и э.д.с. источника определить токи во всех ветвях цепи и напряжения на отдельных участках, предварительно записав систему уравнений по законам Кирхгофа в дифференциальной и символической форме. Составить баланс активной и реактивной мощностей.

Определить показание вольтметра и активную мощность, измеряемую ваттметром. Построить в масштабе на комплексной плоскости векторную диаграмму токов.

Исходные данные:

Е = 120 В, f = 50Гц, С1 = 637х10^-6 мкФ, L₂ = 15,9х10^-3 мГн, L₃ = 6,37х10^-3 мГн, r₁ = 5 Ом, r₂ = 10 Ом, r₃ = 8 Ом
