Для электрической схемы на рисунке два один требуется определить: фазные и линейные токи, активную, реактивную и полную мощности всей цепи и каждой фазы отдельно.
«Для электрической схемы на рисунке два один требуется определить: фазные и линейные токи, активную, реактивную и полную мощности всей цепи и каждой фазы отдельно.»
- Электроника, электротехника, радиотехника
Условие:

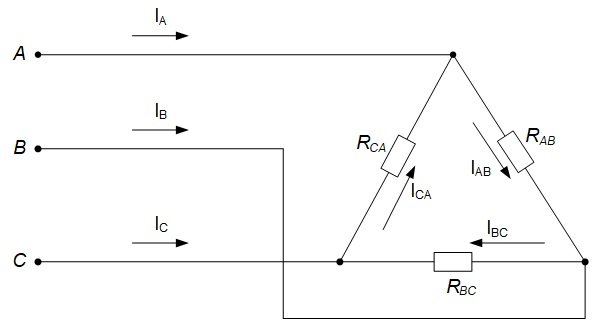

Для электрической схемы (Рис 2-1) требуется определить:
- Фазные и линейные токи
- Активную, реактивную и полную мощности всей цепи и каждой фазы отдельно
- Включить необходимые приборы для измерения фазных и линейных напряжений и активной мощности всей цепи
- Построить векторную диаграмму
Исходящие данные:
UЛ = 220 В
RAB = 8 Ом
RBC = 7 Ом
RAC = 6 Ом
Рис. 2-1
Решение:
При схеме соединения нагрузки треугольником, фазное напряжение равно линейному. А это значит, что нагрузка каждой фазы находится под линейным напряжением:
Произведем расчет фазных (линейных) напряжений и запишем их в комплексном виде в показательной и алгебраической формах. Вектор напряжения в фазе АВ по направлению совместим с вещественной осью:
