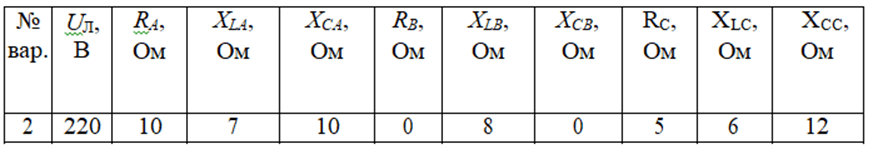

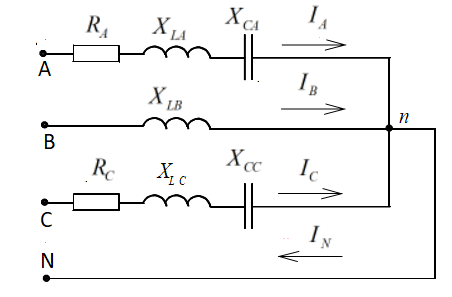

Для электрической схемы определить графоаналитическим и символическим методами: токи в линейных проводах и нейтральном проводе(Nn); мощности P, Q, S, потребляемые трёхфазной нагрузкой; не меняя величин сопротивлений фаз, переключить схему со «звезды» на

Определить ток в витках, пользуясь законом полного тока. Данные для расчетов (размеры магнитопровода, ширина воздушного зазора δ, число витков W, материал магнитопровода, магнитный поток Ф) приведены в таблице.

Дано: Sпер=56,7  МВА; Vпер=115  кВ; Марка провода – А; cosφЛЭП=0,85; ТМ=5500 ч. Составляется структурная схема ЛЭП и наносятся данные.

Z1 = 8-j4Om,  Z2=20 Om, Z3,=j20 Om, Z4=j-20 Om,  Z5=10+j10 Om, U=120, B8-j 4 & 20 & j 20 & -j 20 & 10+j 101) Рассчитать комплексные и мгновенные токи в ветвях цепи и напряжения на них. 2) Построить векторную диаграмму токов и напряжений. Проверить
