Условие задачи
Для электрической схемы:
1. По заданным параметрам и э.д.с. источника определить токи во всех ветвях цепи и напряжения на отдельных элементах, используя символический метод расчёта.
2. Построить в масштабе на комплексной плоскости векторную диаграмму токов и напряжений.
3. Определить показания вольтметра и активную мощность, показываемую ваттметром.

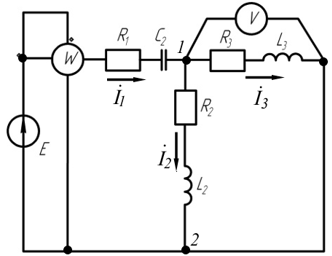

Рис.2.1. Расчетная схема
Дано: Е=200 В, f=50 Гц, С1=637 мкФ, L2=15,9 мГн, L3=6,37 мГн, R1=5 Ом, R2=10 Ом, R3=8 Ом.
Ответ
1. Комплексные сопротивления реактивных элементов:
2. Представим схему в комплексной форме
Рис.2.2. Схема замещения
3. Определяем комплексные сопротивления ветвей
