Условие:

Для электрической схемы по заданным сопротивлениям и Э.Д.С. выполнить следующее:

1) составить систему уравнений, необходимых для определения токов

по первому и второму законам Кирхгофа;

2) найти все токи, пользуясь методом контурных токов;

3) составить баланс мощностей для заданной схемы.

Дано: Е1=5 В, Е2=10 В, Е3=36 В, r01=0,3 Ом, r03=0,8 Ом, r1=1,2 Ом, r2=6 Ом,

r3=3 Ом, r4=2 Ом, r5=2 Ом, r6=2 Ом.

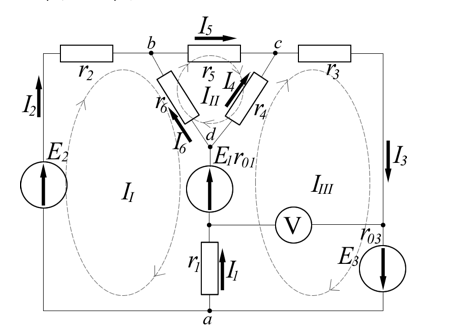

Рис.1.1. Заданная схема

Решение:

Решение:

I. Метод непосредственного применения законов Кирхгофа

1) Произвольно указываем направление токов в ветвях схемы (рис.1.1).

2. Составляем уравнения по первому закону Кирхгофа.

В схеме n=4 узла (a, b, c, d). Поэтому по 1-му закону Кирхгофа будет
n-1=4-1=3 уравнений. Составляем уравнения для следующих узлов:

3) Составляем уравнения по второму закону Кирхгофа.

Обход контуров произведем по часовой с...
