Для электрической схемы (рис. 1-1), выбранной в соответствии с вариантом*): 1. Составить систему уравнений для определения токов в ветвях методом законов Кирхгофа.

23 января 2025
Электроника, электротехника, радиотехника

Условие:

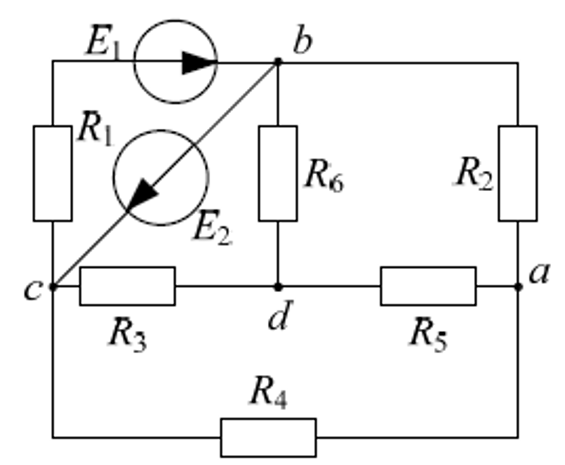

Для электрической схемы (рис. 1-1):
1. Составить систему уравнений для определения токов в ветвях методом законов Кирхгофа.
2. Преобразовать схему до двух контуров.
3. Рассчитать токи во всех ветвях схемы:
◦ методом контурных токов,
◦ методом межузлового напряжения.

Составить баланс мощностей

Дано

Решение:

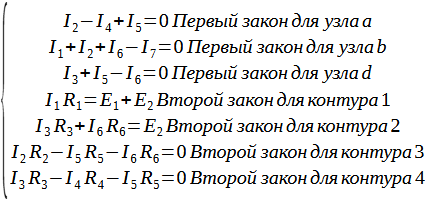

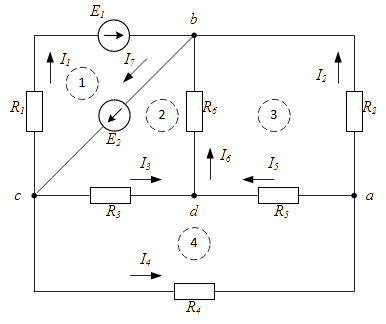

Составим систему уравнений для определения токов в ветвях методом законов Кирхгофа, для этого произвольно обозначим направления токов в ветвях схемы и пронумеруем контура (Рис 1-2)
