Для электрической схемы (рис. 1) определять наиболее рациональным методом токи в ветвях, напряжение на каждом элементе, мощность элементов и приемника в целом, режимы работы источников, их мощность, ток в одной из ветвей, пользуясь методом эквивалентного генератора.
Рисунок 1 – Заданная схема цепи

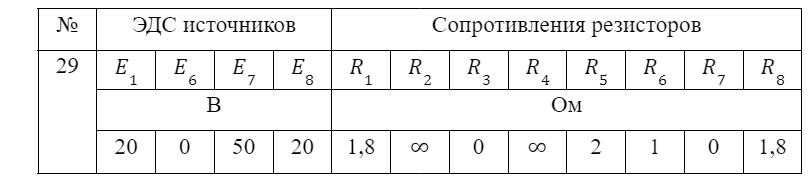

Параметры элементов схемы указаны в табл. 1:
Так как E6=0;R3=0 то это соответствует короткому замыканию источника ЭДС E6 и резистора R6 в цепи их заменяем перемычкой.
Так как R2=;R4= то это соответствует разрыву в цепи резисторов R2 и R4 в цепи их заменяем разрывом.
Схему преобразуем к виду на рис. 2:
Рисунок 2 Преобразованная схема цепи
Расчеты токов ветвях и падения напряжений на элементах цепи будем проводить методом узловых потенц...
