Условие задачи

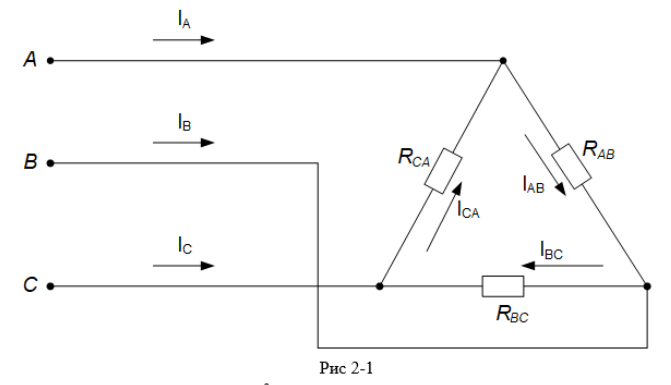

Для электрической схемы (Рис 2-1) требуется определить:
1. Фазные и линейные токи
2. Активную, реактивную и полную мощности всей цепи и каждой фазы отдельно
3. Включить необходимые приборы для измерения фазных и линейных напряжений и активной мощности всей цепи
4. Построить векторную диаграмму
Дано
Ответ
При схеме соединения нагрузки треугольником, фазное напряжение равно линейному. А это значит, что нагрузка каждой фазы находится под линейным напряжением
Произведем расчет фазных (линейных) напряжений и запишем их в комплексном виде в показательной и алгебраической формах. Вектор напряжения в фазе АВ по направлению совместим с вещественной осью
