Условие:
Для электрической схемы (рисунок 7) известны следующие величины:
R1=30 Oм, R2= 60 Ом, R3=15 Ом, R5=14 Ом, R6=5 Ом, U=300 В, R0=0.
Определить общее сопротивление цепи, токи и напряжения на всех участках.

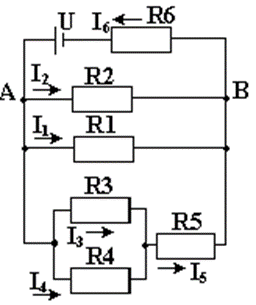

Рисунок 7
Решение:
Резисторы R1 и R2 соединены между собой параллельно, их общее сопротивление Rоб.1 определяем по формуле:
Заменим эти два резистора одним и получим более простую схему(рисунок 8).
Рисунок 8
Резисторы R3 и...
