Условие:

Для электрической схемы, соответствующей номеру варианта (рис.1), выполнить следующее:

1.   Рассчитать токи в ветвях цепи, используя метод преобразования электрических схем.

2.   Составить баланс мощностей, вычислив мощность источника и суммарную мощность приемников.

Величины ЭДС и сопротивлений даны в таблице 1.

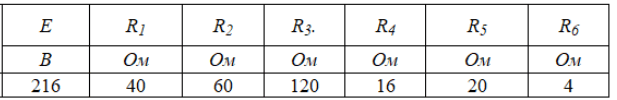

Таблица 1 – Исходные данные для задачи

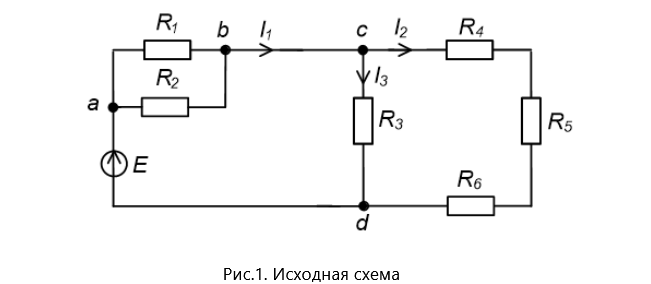

                                                                 Рис.1. Исходная схема



Решение:

1. Упрощаем исходную электрическую цепь, осуществив соответствующие эквивалентные преобразования (рис. 2).

Упростим схему, заменив параллельное соединение сопротивлений R1, R2, и последовательное соединение R4, R5 и R6.

Тогда сопротивления преобразованных ветвей имеют следующие значения:

R456 = R4 + R5 + R6 = 16 + 20 + 4 = 40 Ом.
