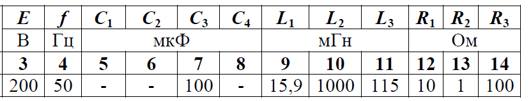

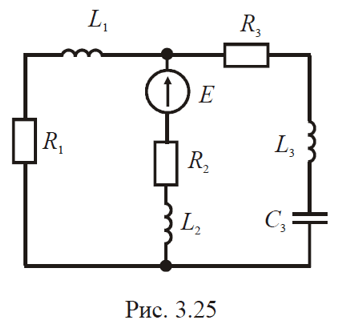

Для электрической схемы выполнить следующие задания (таблица 3.7): Определить токи в ветвях; Составить баланс мощностей; Определить напряжения на элементах цепи; Построить векторную диаграмму токов и топографическую диаграмму.

Две цепи линии электропередачи запитывают разделенные выключателем В (рис. 9.1) секции сборных шин подстанции. Вероятность отказа за время t  каждой секции равна q = 0,4 * 10-3.

Метод контурных токов. Определить величины и направления токов во всех ветвях методом контурных токов. Составляем уравнения по второму закону Кирхгофа для контурных токов.

Выполнить анализ переходного процесса в цепи первого порядка.
