Условие:

Для ГПП, план и расположение оборудования которой приведены на рис. 2, определить параметры зоны молниезащиты (степень надежности 95%) и ее возможную поражаемость. Подстанция защищена четырьмя установленными на порталах молниеотводами. Число грозовых часов в году составляет n = 50 ч/год. На плане ГПП изобразить зону защиты на уровне hх.

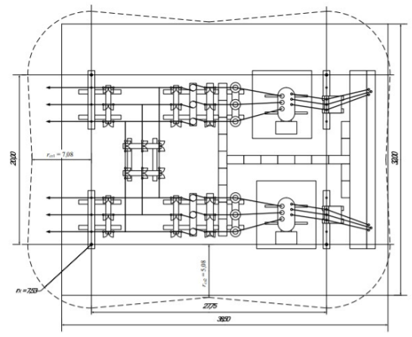

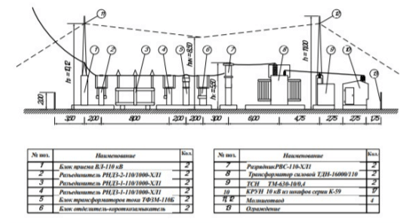

Рис. 2 План и зона молниезащиты ОРУ ГПП



Исходные данные:

Решение:

1. Выбор высоты молниеотводов. Открытое распредустройство подстанции имеет следующие габаритные размеры: высота наиболее высокого объекта hх составляет 5,5 м (вентильный разрядник, поз. №7), ширина b = 36 м, длина а = 43 м. Расстояние между ближними молниеотводами l1 = 24 м, между удаленными l2 = 32 м. Предельное расстояние между молниеотводами определяется по соотношению:
