Условие задачи
Для импульсного преобразователя постоянного напряжения на транзисторах, работающего на якорь электродвигателя, выполнить следующее.
1. Выбрать и начертить схему преобразователя, обладающего возможностью работать в режиме рекуперации.
2. Начертить временные диаграммы токов и напряжений во всех элементах схемы при произвольном значении коэффициента заполнения импульсов; отдельно пояснить режим рекуперации.
3. Указать расчетные режимы работы преобразователя для выбора полупроводниковых приборов по току и напряжению. Определить средние значения токов и амплитуду напряжений приборов в этих режимах (под расчетными понимаются режимы с максимальными значениями исследуемых величин).
4. Для ограничения пульсаций тока нагрузки до заданного значения (ΔI/Iн) определить необходимую величину индуктивности цепи нагрузки.
Исходные данные: преобразователь – нереверсивный;
Ответ

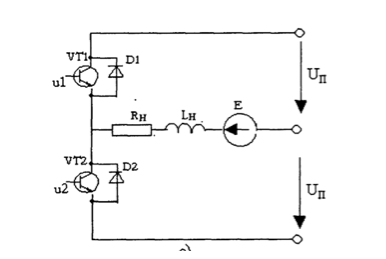

1. Схема преобразователя, обладающего возможностью работать в режиме рекуперации представлена на рисунке 6.1.
2. Начертим временные диаграммы токов и напряжений во всех элементах схемы при произвольном значении коэффициента заполнения импульсов; отдельно пояснить режим рекуперации.
Рисунок 6.1 Схема импульсного преобразователя.
