Условие:

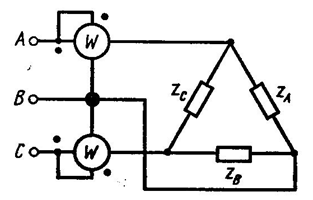

Для измерения мощности трехфазной цепи с симметричным линейным напряжением   используются два ваттметра. Приемник содержит симметричные активно-индуктивные сопротивления  , соединенные треугольником. Мощность каждой фазы приемника равна  при коэффициенте мощности  . Требуется:

1) построить векторную диаграмму цепи;

2) по данным диаграммы вычислить показания каждого ваттметра;

3) убедиться, что сумма показаний ваттметров равна активной мощности трехфазного приемника.

Дано:

Решение:

При соединении фаз трехфазного потребителя по схеме треугольник фазные напряжения потребителя равны соответствующим линейным напряжениям: .

Для нахождения фазного тока воспользуемся известным значением активной мощности фазы:
