Условие задачи

Для измерения напряжения 110 кВ применена схема ѐмкостного делителя, состоящего из двух последовательно соединѐнных конденсаторов С1 и электростатического вольтметра на напряжение 10 кВ, шунтированного конденсатором ѐмкостью С2=150 пФ. Определить ѐмкость каждого из конденсаторов С1, если ѐмкость вольтметра 12 пФ.

Ответ

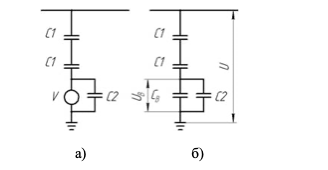

Схема измерения и схема замещения при измерении высокого напряжения с помощью электростатического вольтметра представлены на рисунке 1.

Рисунок 1 - Схема измерения а) и схема замещения б)

Из схемы замещения определим ёмкость конденсаторов С1.

Величина тока, протекающего через конденсаторы С1 по закону Ома забудет равна:
