Условие:
Для магнитной цепи выполнить следующее:
а) начертить эквивалентную схему заданной магнитной цепи;
б) рассчитать магнитную цепь методом двух узлов и определить магнитные потоки Ф1, Ф2, Ф3;
в) составить систему уравнений по закону Кирхгофа;
г) рассчитать магнитное напряжение Um acb.
кривая намагничивания
Таблица А

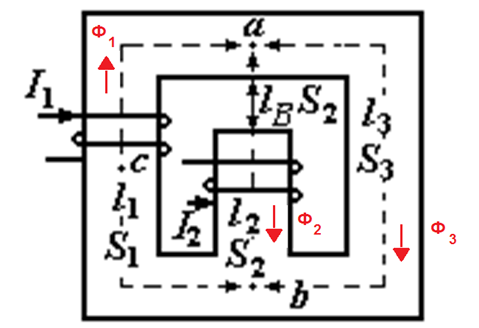

Рис.2.1. Схема магнитной цепи
Данные варианта:
L1= 90 см
L2= 50 см
L3= 100 см
S1= 8,2 см2
S2= 3,5 см2
S3= 6,3 см2
W1= 500
W2= 380
I1 = 0,35 A
I2 = 0,65 A
LБ = 0,7 мм
Решение:
1) Составляем расчетную схему замещения (рис. 2.2). Индексы величин выбираем в соответствии со схемой

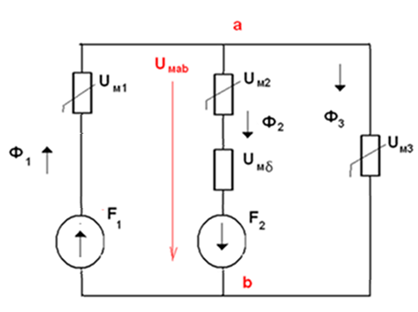

Рис.2.2. Расчетная схема замещения
Рассчитаем МДС ветвей
F1 = W1*I1 = 500*0,35 = 175 A
F2 = W2*I2 = 380*0,65 =247 A
Рассчитаем вебер-амперные характеристики магнитных сопротивлений Ф1(Uм1), Ф2(Uм2), Ф3(Uм2)
Расчёт производим с помощью программы Excel
1 й и 2-й столбец заполняем данными хара...
