решение задачи на тему:

Для неразветвленной цепи переменного тока с активным, индуктивным и ёмкостным сопротивлениями определить величины, которые не даны в условиях задачи.

Дата добавления: 06.07.2024

Условие задачи

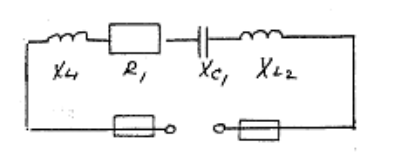

Для неразветвленной цепи переменного тока с активным, индуктивным и ёмкостным сопротивлениями определить величины, которые не даны в условиях задачи:

1. Z-полное сопротивление цепи, ом;

2. I-ток цепи, А;

3. U-напряжение, приложенное к цепи, В;

4. φ-угол сдвига фаз между током и напряжением;

5. S-полную мощность, В А;

6. P-активную мощность, Вт

7. Q-реактивную мощность, вар.

Построить в масштабе векторную диаграмму, указать характер цепи

Исходные данные:

R1 = 32 Ом

XL1 = 25 Ом

XL2 = 25 Ом

XC1 = 25 Ом

U = 160 B





Ответ

1. Полное сопротивление цепи:

2. Ток в цепи:

3. Угол сдвига между током и напряжением:
