Для обеспечения питания специального электрооборудования постоянным током в пределах строительной площадки используется передвижная электростанция с приводным дизельным двигателем и генератором постоянного тока с параллельным возбуждением.

Дата добавления: 29.10.2024

Условие задачи

Расчет электроснабжения стройплощадки постоянным током

Для обеспечения питания специального электрооборудования постоянным током в пределах строительной площадки используется передвижная электростанция с приводным дизельным двигателем и генератором постоянного тока с параллельным возбуждением.

К генератору через двухпроводную линию электропередачи длиной lЛ подключено электрооборудование.
Длина двух соединительных проводов линии 2lл, их сечение S. Линия имеет или медные провода с удельным сопротивлением провода ρм=0,0175 (Ом⋅мм2)/м или алюминиевые провода с удельным сопротивлением провода ρАЛ=0,028 (Ом⋅мм2)/м.

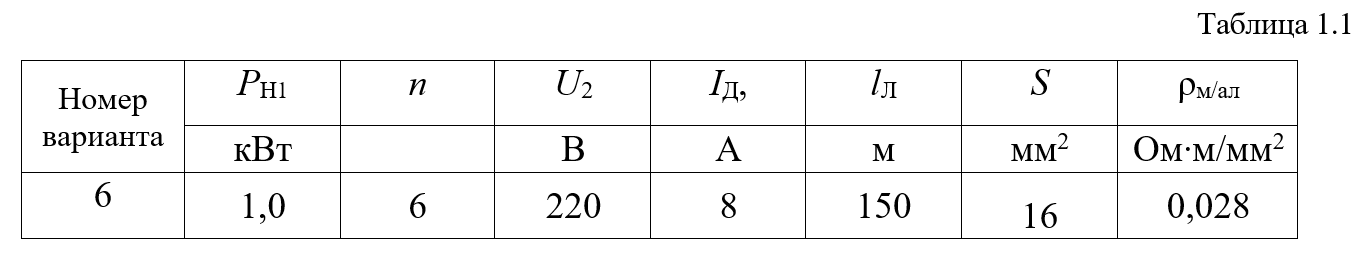

Напряжение в конце двухпроводной линии U2, внутреннее сопротивление генератора R0 = 0,1 Ом (одинаковое для всех вариантов). На напряжение U2 включены параллельно соединенные электродвигатель, потребляющий ток IД, и группа одинаковых нагревательных приборов, которые вместе потребляют ток IН. Число нагревательных приборов п, мощность каждого нагревательного прибора РН1

Требуется:

1.   Начертить (скопировать) электрическую схему и схему замещения заданной цепи (см. рис. 1.1 и рис. 1.2).

2.   Определить:

2.1.     Мощность, потребляемую электродвигателем РД при заданном токе двигателя IД.

2.2.     Мощность группы нагревательных приборов РН.

2.3.     Ток группы нагревательных приборов IН.

2.4.     Ток в линии IЛ, сопротивление двухпроводной линии RЛ и падение напряжения в линии электропередачи UЛ.

2.5.     Напряжение на внутреннем сопротивлении генератора U0, напряжение на выходе генератора UГ и ЭДС генератора Е.

2.6.     Плотность тока в проводах линии jЛ.

2.7.     Мощность, потребляемую нагрузкой Р2 и общую потребляемую мощность Р1 с учетом потерь в линии электропередачи РЛ.

2.8.     Коэффициент полезного действия η системы электроснабжения постоянным током установленного электрооборудования.

2.9.     Электроэнергию, вырабатываемую генератором за 30 суток при 10-и часовой работе в сутки.

3.   Рассчитать величину напряжения в конце линии U'2 после отключения электродвигателя.

4.   Чему станет равно напряжение в конце линии U''2 при полном отключении нагрузки и работающем генераторе?

5.   Ответить письменно на вопрос: «Как влияет величина мощности нагрузки на напряжение питания самой нагрузки?»

Ответ

Электрическая схема питания электрооборудования строительной площадки для задачи №1 приведена на рис. 1.1.

Электрическую схему рис. 1.1. можно упростить с помощью эквивалентной схемы замещения (см. рис. 1.2), заменив условное схемное обозначение генератора постоянного тока на условное обозначение источника ЭДС Е, схемное обозначение двигателя на сопротивление двигателя RД, сопротивления 2-х проводов линии RЛ/2 на общее сопротивление двухпроводной линии RЛ и группу из п одинаковых нагревательных приборов с сопротивлением каждого RН1 на эквивалентное сопротивление этой группы RН.

Генератор по...
