Условие:

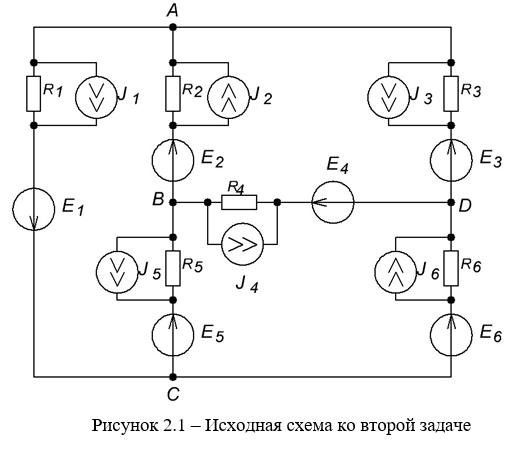

Для обобщенной цепи постоянного тока, приведенной на рисунке 2.1, необходимо выполнить следующее:
1 – пользуясь данными таблицы 2.1, составить расчетную схему электрической цепи;
2 – в расчетной цепи заменить все имеющиеся источники тока на источники ЭДС;
3 – составить систему уравнений контурных токов;
4 – выполнить проверку расчета токов ветвей по первому и второму законам Кирхгофа;
5 – составить баланс мощностей для расчетной схемы;

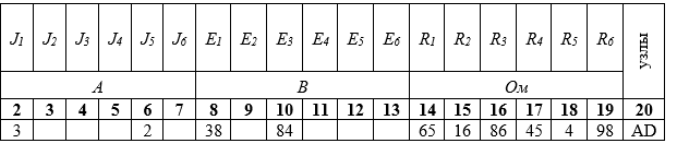

Таблица 2.1 – Исходные данные
Решение:

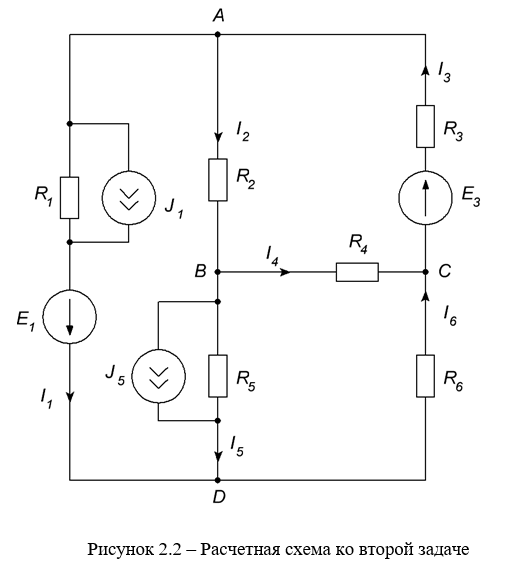

1. В соответствии с заданием составляем расчетную схему цепи, на которой обозначаем токи в ветвях и задаем их направления.
2. Заданная схема имеет 2 источника тока:
Заменяем эти источники тока в эквивал...
