Условие:

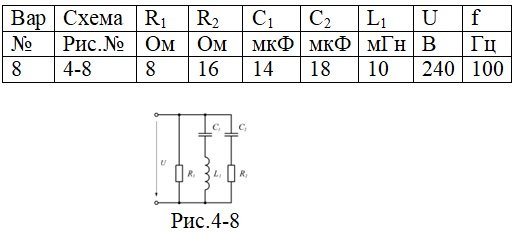

Для однофазной электрической цепи переменного тока дана схема, изображенная на схемах 4.1 - 4.25 в приложении, по заданным в таблице 4.1 параметpам для параллельного соединения резистора (R), катушки индуктивности (L), конденсатора (C) рассчитать:
1) Токи в ветвях и в неразветвленной части цепи;
2) Активные мощности ветвей;
3) Углы сдвига фаз между током и напряжением первой и второй ветви;
4) Построить векторную диаграмму
Решение:

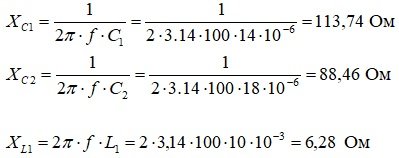

1.1 Рассчитаем сопротивления реактивных элементов цепи:
Элементы цепи переменного тока соединены параллельно, данную задачу решаем методом проводимостей.
1.2 Рассчитываем активную gl проводимость первой ветви по формуле:
