Условие задачи
Для однофазной электрической, цепи переменного тока дана схема. По заданным в таблице 1 параметрам рассчитать:
- для параллельного соединения резистора (R), катушки индуктивности(L), конденсатора (C):
1)Токи в ветвях и в неразветвленной части цепи;
2) Активные мощности ветвей;
3)Углы сдвига фаз между током и напряжением первой и второй
ветви;
4) Построить векторную диаграмму.

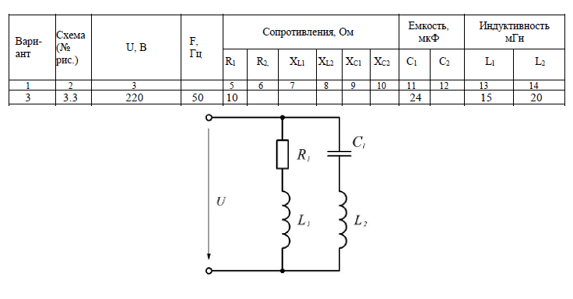

Таблица 1–Варианты задания и параметры элементов схем
Рис.1. Заданная схема
Ответ
Дано:
1. Рассчитываем для первой ветви (состоящей из резистора R1 и катушки индуктивности L1): индуктивное сопротивление ХL, проводимости (активную g1 и реактивную В1), полную проводимость Y1, ток I1, угол сдвига фаз между током и напряжением :
