Условие:
Для однофазной электрической, цепи переменного тока дана схема.

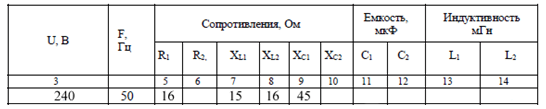

По заданным в таблице параметрам рассчитать:
- для параллельного соединения резистора (R), катушки индуктивности(L), конденсатора (C):
1) Токи в ветвях и в неразветвленной части цепи;
2) Активные мощности ветвей;
3) Углы сдвига фаз между током и напряжением первой и второй ветви;
4) Построить векторную диаграмму.
Рис. 1. Заданная схема
Решение:
Дано:
1. Рассчитываем активную g1 и реактивную В1 проводимости первой ветви
1.1. Находим активную проводимость
1.2. Находим реактивную проводимость
