Условие задачи
Для однофазной электрической цепи постоянного тока, схемы и параметры элементов которой заданы для каждого варианта и представлены на рисунке 2 и в таблице 2:
1) рассчитать переходный процесс для цепи;
2) отобразить графики изменения переходных тока и напряжения на реактивных элементах.
Рисунок 2 – Схема замещения однофазной электрической цепи постоянного тока
Таблица 2 – Параметры электрической цепи
Ответ

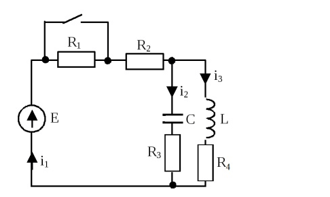

Рисунок 7 - Схема замещения однофазной электрической цепи постоянного тока.
Дано:
R1=21 Ом
R2=12Ом
R3=30 Ом
R4=7 Ом
Е = 120 В
L = 0.8 Гн
С=14 мФ
1) Составим систему уравнений по законам Кирхгофа для цепи после коммутации
Потяни
