Для однофазной линейной электрической цепи синусоидального тока выполнить следующее. На основании законов Кирхгофа составить математическую модель для определения токов во всех ветвях цепи. Определить показание электромагнитного вольтметра.
- Электроника, электротехника, радиотехника
Условие:
Для однофазной линейной электрической цепи синусоидального тока выполнить следующее:
1. На основании законов Кирхгофа составить математическую модель для определения токов во всех ветвях цепи.
2. Определить действующие значения токов в ветвях цепи, воспользовпвшись одним из методов расчета линейных электрических цепей.
3. Определить действующие значения падения напряжений на каждом элементе электрической цепи.
4. Определить показание электромагнитного вольтметра.
5. Определить показание электродинамического ваттметра.
6. Составить балансы активной, реактивной и полной мощностей.
7. Построить в масштабе векторные диаграммы токов и напряжений.

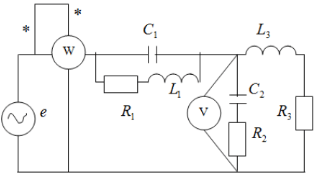

Исходные данные:
Решение:
1. Расчет токов.

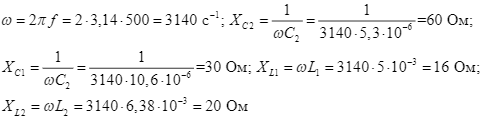

Расчет реактивных сопротивлений
Действующее значение источника в комплексной форме.
Обозначаем условно положительные направления токов, обход контуров принимаем по часовой стрелке.
