Условие задачи
Для питания пониженным напряжением цепей управления электродвигателями на пульте установлен однофазный двухобмоточный трансформатор номинальной мощностью Sном. Номинальные напряжения Uном1 и Uном2; номинальные токи в обмотках Iном1 и Iном2. Коэффициент трансформации равен К. Числа витков обмоток ω1 и ω2. Магнитный поток в магнитопроводе Фm. Частота тока сети f = 50Гц. Трансформатор работает с номинальной нагрузкой. Потерями в трансформаторе можно пренебречь. Используя данные трансформатора, указанные в таблице, определить все неизвестные величины, отмеченные прочерками в таблице вариантов. Начертить схему включения такого трансформатора в сеть. Ко вторичной обмотке присоединить нагрузку в виде обычного резистора Rн. Для включения и отключения нагрузки предусмотреть рубильник, а для защиты сетей от токов короткого замыкания включить в цепь обеих обмоток предохранители. Данные для своего варианта взять из таблицы 2.

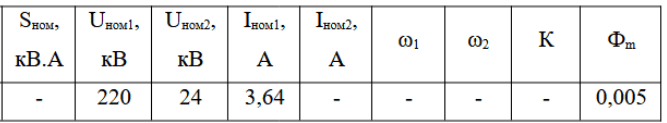

Таблица 2.
Ответ

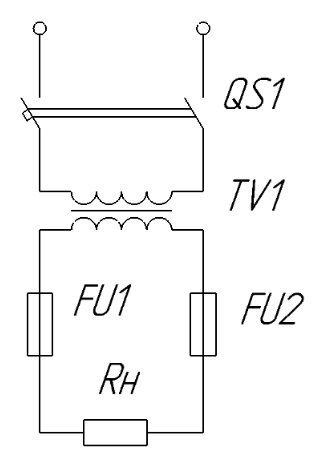

Начертим схему включения такого трансформатора в сеть. Ко вторичной обмотке присоединим нагрузку в виде обычного резистора Rн. Для включения и отключения нагрузки предусмотрим рубильник, а для защиты сетей от токов короткого замыкания включим в цепь обеих обмоток предохранители.
Рисунок 2.1 Однофазный тр...
