Условие:
Для получения стабилизированного напряжения Uст.н =6.8 В (Uст.мин =6.3 В, Uст.макс =7.3 В) на нагрузке Rн = 1 кОм параллельно ей подключен стабилитрон КС168В3, вольтамперная характеристика которого приведена на рисунке.

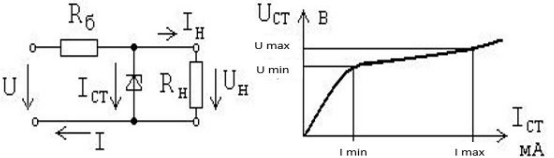

Рисунок – Простейший параметрический стабилизатор и ВАХ стабилитрона
Определить величину балластного резистора Rб и рассеиваемую на нём
мощность, выбрать резистор из стандартного ряда и вычислить максимальную
и минимальную величину входного напряжения U. Напряжение источника
питания U =12 В. Ток стабилизации Iст=5 мА.
Решение:
Ток нагрузки равен
По второму закону Кирхгофа можно записать в номинальном режиме
Отсюда можно найти необ...
