Для поверки счетчика электрической энергии Wh использовались ваттметр W и секундомер. Поверка производилась при последовательном включении их токовых обмоток. Исходные данные приведены в таблице .

Для поверки счетчика электрической энергии Wh использовались ваттметр W и секундомер. Поверка производилась при последовательном включении их токовых обмоток. Исходные данные приведены в таблице №3.

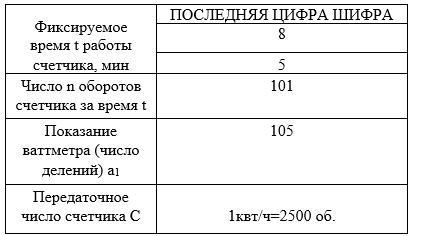

Таблица №3

Необходимо:

- составить схему включения ваттметра и индукционного измерительного механизма, применяемого при построении счетчиков;

- привести векторные диаграммы, поясняющие принцип их работы;

- дать краткие пояснения по принципам работы этих приборов;

- определить абсолютную и приведенную погрешность счётчика, считая, что ваттметр имеет нулевые погрешности.

Исходные данные ваттметра: Un = 150 В, In = 5 А, число делений шкалы λ= 150.

Исходные данные счетчика: Uh = 220 В, Ih=5 А.
