Условие:

Для прямого пуска короткозамкнутого асинхронного двигателя серии 4А мощностью Р, питающегося от сети с номинальным напряжением U_ном= 380 В, используется магнитный пускатель, схема включения которого представлена на рис. 3. В состав пускателя входит контактор КМ и тепловые реле КК1 и КК2. Необходимо выбрать тип пускателя и параметры его теплового реле. Для защиты от токов короткого замыкания цепи используются плавкие предохранители FU1 – FU3 серии ПР-2 (разборные, без наполнителя). Требуется определить номинальный и пограничный токи, а также выбрать сечение медной плавкой вставки.

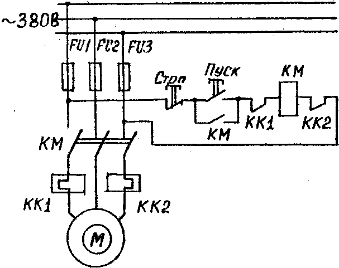

Рисунок 3 – Схема включения

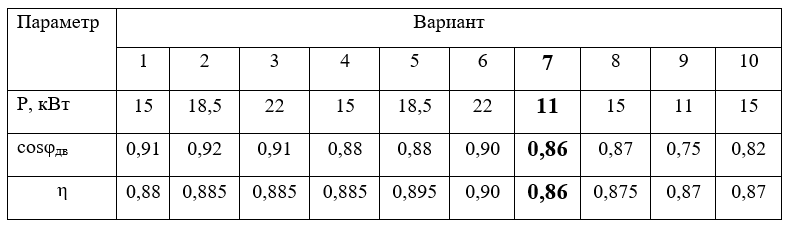

Таблица 7

Технические данные некоторых типов пускателей, тепловых реле и предохранителей приведены в табл. 8-10.

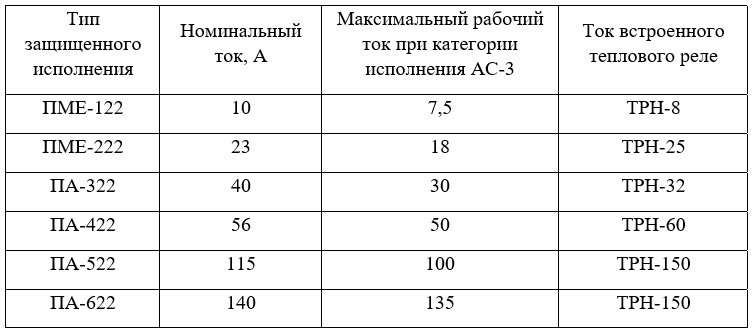

Таблица 8

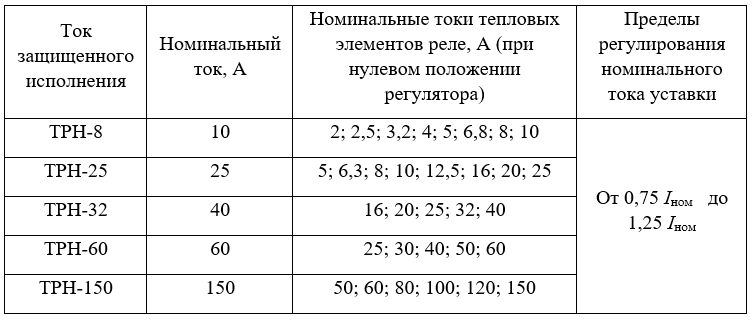

Таблица 9

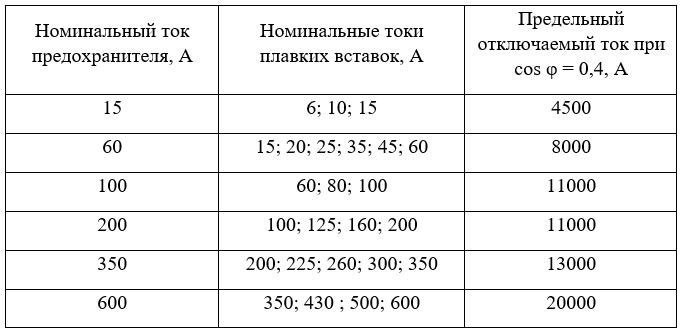

Таблица 10

Решение:

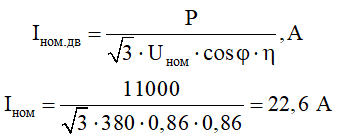

1. Определяем номинальный ток двигателя:

По величине этого тока производим выбор пускателя таким образом, чтобы максимальный рабочий ток пускателя в категории применения АС-3 (пуск электродвигателей с короткозамкнутым ротором, отключение вращающихся двигателей при номинальной нагрузке) был не менее номинального тока двигателя и максимально близким к нему.

Выбираем магнитный пускатель ПА-322 с теплов...
