Условие задачи
Для прямого пуска короткозамкнутого асинхронного электродвигателя серии 4 А мощностью Р, питающегося от сети с номинальным напряжением UН = 380 В, используется магнитный пускатель, схема включения которого представлена на рисунке 2.1. В состав пускателя входят контактор КМ и тепловые реле KKI и КК2. Определить необходимые параметры двигателя и выбрать тип пускателя и параметры его тепловых реле.
Исходные данные: Р=22 кВт, cosφ=0,9, η=0,9.

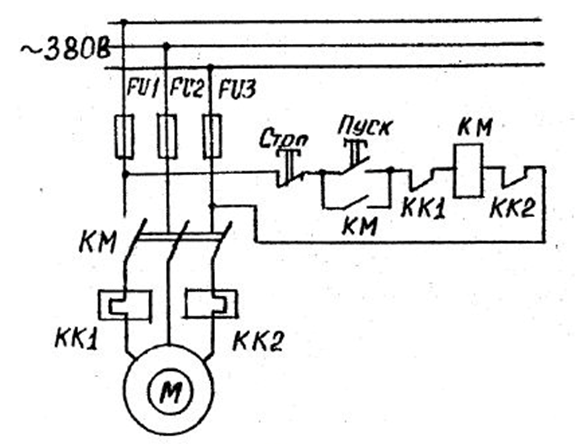

Рисунок 2.1 – Схема пуска двигателя.
Ответ
Определим номинальный ток двигателя:
По справочным данным выбираем магнитный пускатель ПА-422 ...
