Условие задачи
Для производственного механизма с заданным графиком нагрузки М=f(t) и частотой вращения nН = 3000 об/мин приводного вала:
- выбрать трехфазный асинхронный двигатель с короткозамкнутым ротором ;
- определить способ соединения фаз статорной обмотки двигателя;
- вычертить реверсивную схему управления;
- составить алгоритм функционирования схемы управления.
График нагрузки:
Ответ

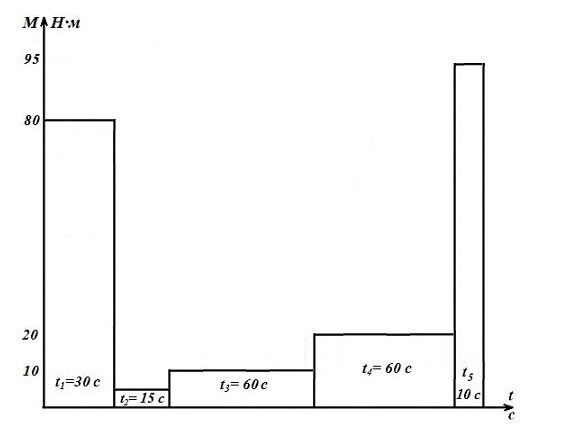

Построим нагрузочную диаграмму М= f (t)
Рис.11. Нагрузочная диаграмма
Расчет требуемой мощности двигателя производится по эквивалентному моменту для рабочей части цикла работы электропривода по формуле
