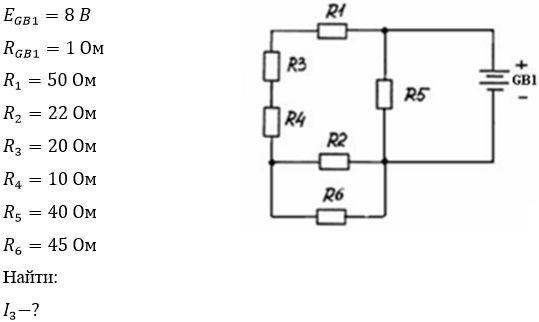

Для простой цепи, принципиальная электрическая схема которой изображена на рисунке, определить ток через один из резисторов.

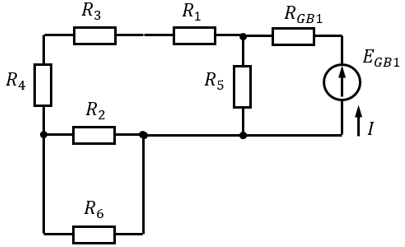

Составим схему замещения цепи, в этой схеме все резисторы заменены идеальными, а аккумуляторная батарея последовательно соединенными идеальным источником ЭДС и идеальным резистором с сопротивлением равным внутреннему сопротивлению батареи. Направление тока в идеальном источнике ЭДС выбираем от минуса к плюсу. Так как цепь простая, то можно сразу определить направление тока I.

Определим эквивалентн...
