Условие задачи

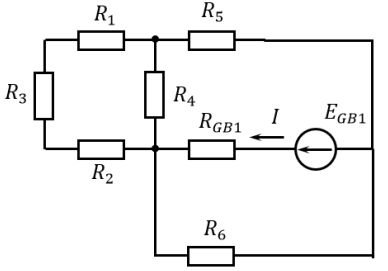

Для простой цепи, принципиальная электрическая схема которой изображена на рисунке, определить ток через один из резисторов.
Дано:
EGB1 = 80, RGB1 = 1 Ом, R1 = 30 Ом, R2 = 3 Ом, R3 = 3 Ом, R4 = 14 Ом, R5 = 4 Ом, R5 = 7 Ом
Найти:
I3 −?
Ответ
Составим схему замещения цепи, в этой схеме все резисторы заменены идеальными, а аккумуляторная батарея последовательно соединенными идеальным источником ЭДС и идеальным резистором с сопротивлением равным внутреннему сопротивлению батареи. Направление тока в идеальном источнике ЭДС выбираем от минуса к плюсу. Так как цепь простая, то можно сразу определить направление тока I.
Определим эквивалентн...
