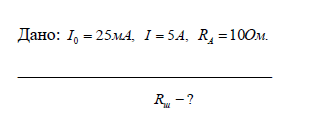

Для расширения пределов измерения токов используют шунтирование – подключение параллельно амперметру сопротивления R_ш. Какое сопротивление R_ш должен иметь шунт, чтобы этим миллиамперметром можно было измерить в n-раз больший ток?

Основываясь на исходных данных определить ток, текущий в схеме, показанной на рисунке. Известна вольт- амперная характеристика диода.

Для схемы электрической цепи изображенной на рисунке, с учетом данных, необходимо выполнить: методом преобразований (свертки) определить токи во всех ветвях схемы.

Для схемы, изображенной на рисунке. 7.2, требуется определить значения переменных состояния и при размыкании ключа SA1. Построить графики зависимостей.Параметры элементов приведены в таблице 7.2.
