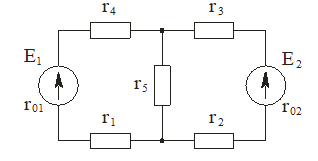

Для разветвленной цепи, представленной на рисунке 1 определить токи во всех ветвях методом непосредственного применения законов Кирхгофа.
«Для разветвленной цепи, представленной на рисунке 1 определить токи во всех ветвях методом непосредственного применения законов Кирхгофа.»
- Электроника, электротехника, радиотехника
Условие:
Для разветвленной цепи, представленной на рисунке 1 определить токи во всех ветвях методом непосредственного применения законов Кирхгофа.
Решение:
Дано: E1 = 45 В, E2 = 60 В, r01=0,1 Ом, r02=0,15 Ом, r1=20 Ом, r2=20 Ом, r3=10 Ом, r4=40 Ом, r5=20 Ом.
Найти:
I1, I2, I3.
Исходная схема имеет три ветви, следовательно число неизвестных токов равно трём.
В исходной цепи находятся три ветви и два узла.
Обозначим на схеме (см. рисунок 1) направление неизвестных токов I3, I4 и I5 в ветвях цепи и узлы цепи буквами e и b. Контуры также обозначим буквами. Зададим на схеме рисунка 1 направление напряжений на резисторах.
