Условие:

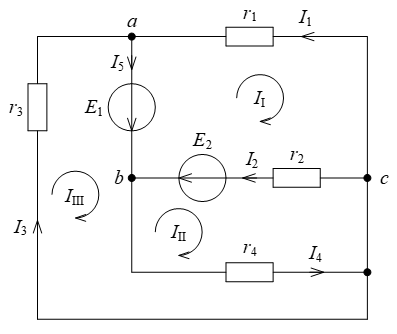

Для разветвленной электрической цепи, пользуясь законами Кирхгофа, а также методом контурных токов, определить токи во всех ветвях.
Дано: E1=96 В; E2=48 В; r1=16 Ом; r2=8 Ом; r3=16 Ом; r4=8 Ом.
Решение:

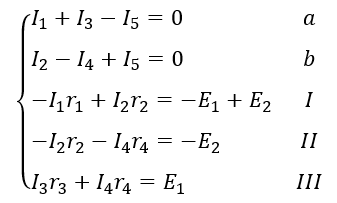

В рассматриваемой схеме: узлов у=3; ветвей с неизвестными токами в=5. По 1-му закону Кирхгофа составляем: у-1=2 уравнения, по 2-му закону Кирхгофа составляем: в-(у-1)=3 уравнения:
Подставим в полученную систему числовые значения:
