Условие:

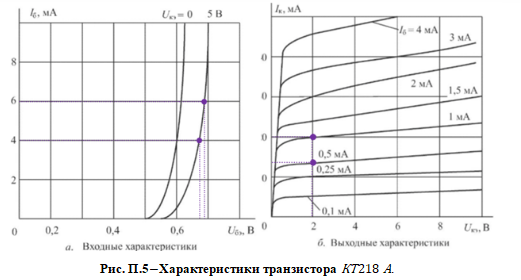

Для резисторного каскада на транзисторе определить . Характеристики транзистора приведены на рис. П.5. Положение нагрузочной прямой по переменному току задано координатами .

Как изменятся , если отпаять Сэ?

Решение:

Определение Rк.

Сопротивление (Rк+Rэ.) можно определить через параметры покоя:

Для определения положения нагрузочной прямой по постоянному току определим положение точки покоя. Эта точка лежит на пересечении нагрузочной прямой по полному переменному току и характеристики транзистора, отвечающей базовому току I_бп = 2 мА (рис.).
