Для случаев замыкания и размыкания ключа найти функции изменения во времени при двух значениях емкости конденсатора (четыре функции). Построить графики изменения во времени функций.

5 января 2025
Электроника, электротехника, радиотехника

Условие:

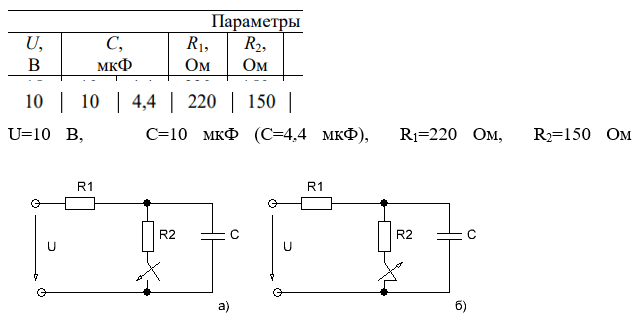

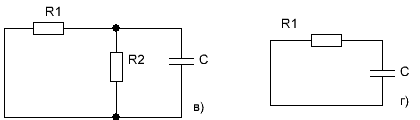

1. Для схемы рис. 2.3.1-а рассчитать постоянные времени τ1 и τ2 для двух случаев: замыкание ключа (τ1) и его размыкание (τ2), воспользовавшись данными из таблицы 2.3.1, в соответствии с номером варианта, при различных значениях емкости (4 значения τ).

2. Для случаев замыкания и размыкания ключа найти функции изменения во времени uC(t) для схемы рис. 2.3.1-а, при двух значениях емкости конденсатора (4 функции).

3. Построить графики изменения во времени функций uC(t), рассчитанных в пункте 2 (4 графика).

4. Сделать выводы по работе.
