Условие задачи

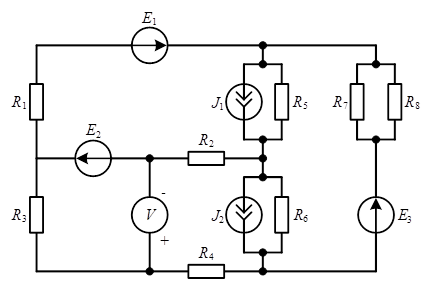

Для своего варианта вычертить исходную электрическую схему и рассчитать токи во всех ветвях следующими методами:
а) контурных токов;
б) узловых потенциалов;
в) наложения;
г) эквивалентного генератора (только для одной ветви, содержащей сопротивление
)
Результаты расчетов свести в таблицу и сравнить между собой.
Кроме того, составить систему уравнений по законам Кирхгофа, необходимую и достаточную для определения всех токов (систему не решать).
Начертить потенциальную диаграмму для внешнего контура.
Проверить решение задачи, составив уравнение баланса мощностей.
Найти показания вольтметра и проверить полярность на правильность его подключения.
Ответ

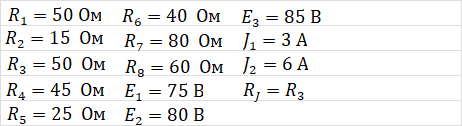

Дано:
Упростим цепь, произведя эквивалентные преобразования.
Параллельно соединенные сопротивления R7 и R8 заменим эквивалентным R7 8 .
Преобразуем источники тока в эквивалентные источники ЭДС:
