Для схем выпрямителей, приведенных на рисунке, построить график выпрямленного напряжения (приложенного к нагрузке) и определить его среднее значение.

Дата добавления: 11.01.2025

Условие задачи

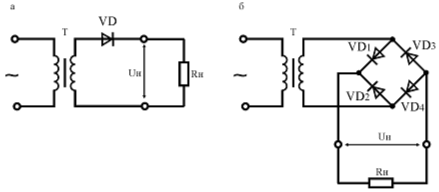

Для схем выпрямителей, приведенных на рис. 1, построить график выпрямленного напряжения (приложенного к нагрузке) и определить его среднее значение. Для схемы на рис.1, б дополнительно построить графики тока и напряжения на диоде VD2. В каждой схеме выпрямитель питается от сети с действующим значением напряжения 220 В и частотой 50 Гц через понижающий трансформатор. Коэффициенты трансформации и сопротивления нагрузки приведены в табл. 1. Диоды считать идеальными.

Рис. 1

Таблица 1

Ответ

1) Схема (а) - однополупериодная однофазная схема выпрямителя, работающего на резистивную нагрузку сопротивлением RH.

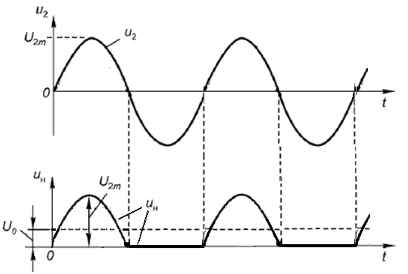

На Рис. 2 показаны временные диаграммы выпрямленного напряжения на нагрузке RH для однополупериодной схемы выпрямителя.

Рис. 2 Временные диаграммы напряжения для однополупериодной схемы выпрямителя.

Среднее значение выпрямленного напряжения на нагрузке выпрямителя определяется по...
