Для схемы четырёхполюсника (рис. 3), в которой L_1=0.5 Гн,C_1=0.6 мкФ,R_1=R_2=40 Ом,f=50 Гц, найти матрицы параметров [▁A], [▁Y], [▁H] на заданной частоте.

5 марта 2025
Электроника, электротехника, радиотехника

Условие:

Для схемы четырёхполюсника (рис. 3), в которой L₁=0.5 Гн, C₁=0.6 мкФ, R₁=R₂=40 Ом, f=50 Гц, найти матрицы параметров [A], [Y], [H] на заданной частоте.

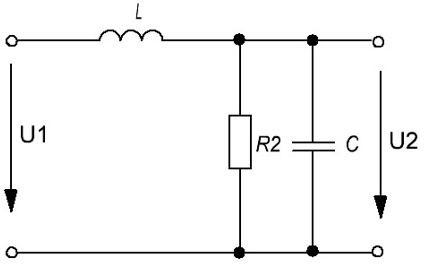

Рисунок 3 – Схема четырёхполюсника

Решение:

Для нахождения коэффициентов матрицы [A] параметров, необходимо использовать режимы короткого замыкания (кз) и холостого хода (хх) на выходе четырёхполюсника.

Алгоритм решения задания:

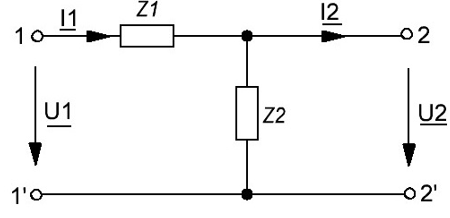

1. Укажем на схеме четырёхполюсника направления токов и напряжений на его входе и выходе (рис. 4).
