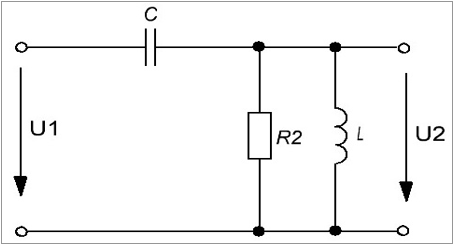

Для схемы четырёхполюсника (рис. 3), в которой. найти матрицы параметров на заданной частоте.Рисунок 3 – Схема четырёхполюсника для задания 4

Для нахождения коэффициентов матрицы -параметров, необходимо использовать режимы короткого замыкания (кз) и холостого хода (хх) на выходе четырёхполюсника.

Алгоритм решения задания:

1. Укажем на схеме четырёхполюсника направления токов и напряжений на его входе и выходе (рис. 4).
