Условие:
Для схемы электрической цепи, по заданным параметрам и линейному напряжению, определить фазные и линейные токи в нейтральном проводе (для четырехпроводной схемы), активную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму токов и напряжений на комплексной плоскости.
Решение:

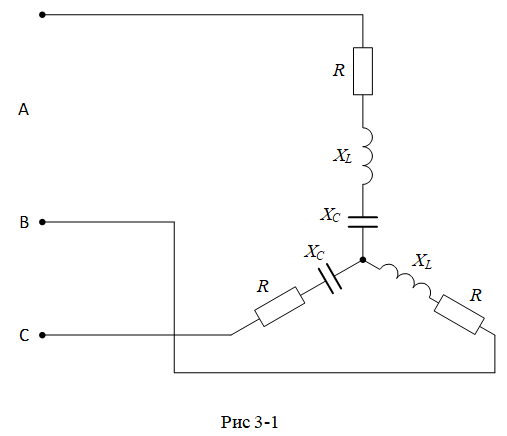

1. Вычертим заданную цепь (Рис 3-1) и выпишем заданные величины ЭДС и сопротивлений

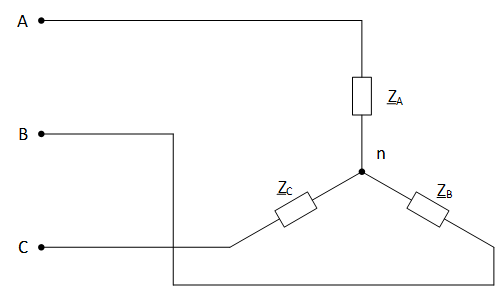

Построим схему замещения заданной цепи (Рис 3-2) и определим полные комплексные сопротивления каждой из фаз нагрузки
Р...
