Для схемы электрической цепи, изображенной на рисунке 5, по заданным в таблице 5 параметрам рассчитать токи. Построить графики изменения тока и напряжения. На входе цепи действует источник постоянного напряжения U.
«Для схемы электрической цепи, изображенной на рисунке 5, по заданным в таблице 5 параметрам рассчитать токи. Построить графики изменения тока и напряжения. На входе цепи действует источник постоянного напряжения U.»
- Электроника, электротехника, радиотехника
Условие:

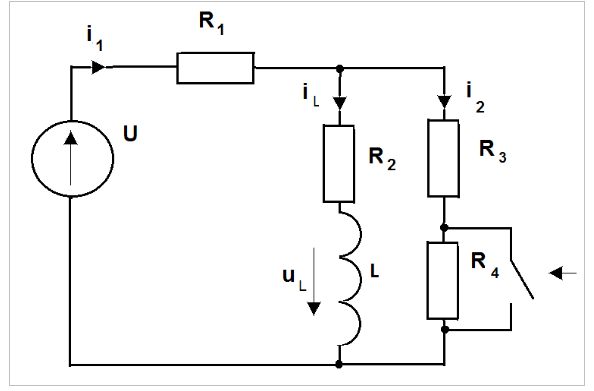

Для схемы электрической цепи, изображенной на рисунке 5, по заданным в таблице 5 параметрам рассчитать токи
и напряжения
всех ветвей электрической цепи в переходном процессе после замыкания (либо размыкания) ключа. Построить графики изменения тока и напряжения
На входе цепи действует источник постоянного напряжения U.
Решение:
КЛАССИЧЕСКИЙ МЕТОД
Решение ищем в виде
Определим независимые начальные условия
Cхема до коммутации в установившемся режиме ( t =0-)
Индуктивность заменяем закороткой (установившийся режим постоянного тока)
